Amperometro in regalo. Supporta 2 batterie, ma io ne collego uno solo e faccio il foro in modo che si veda un solo display

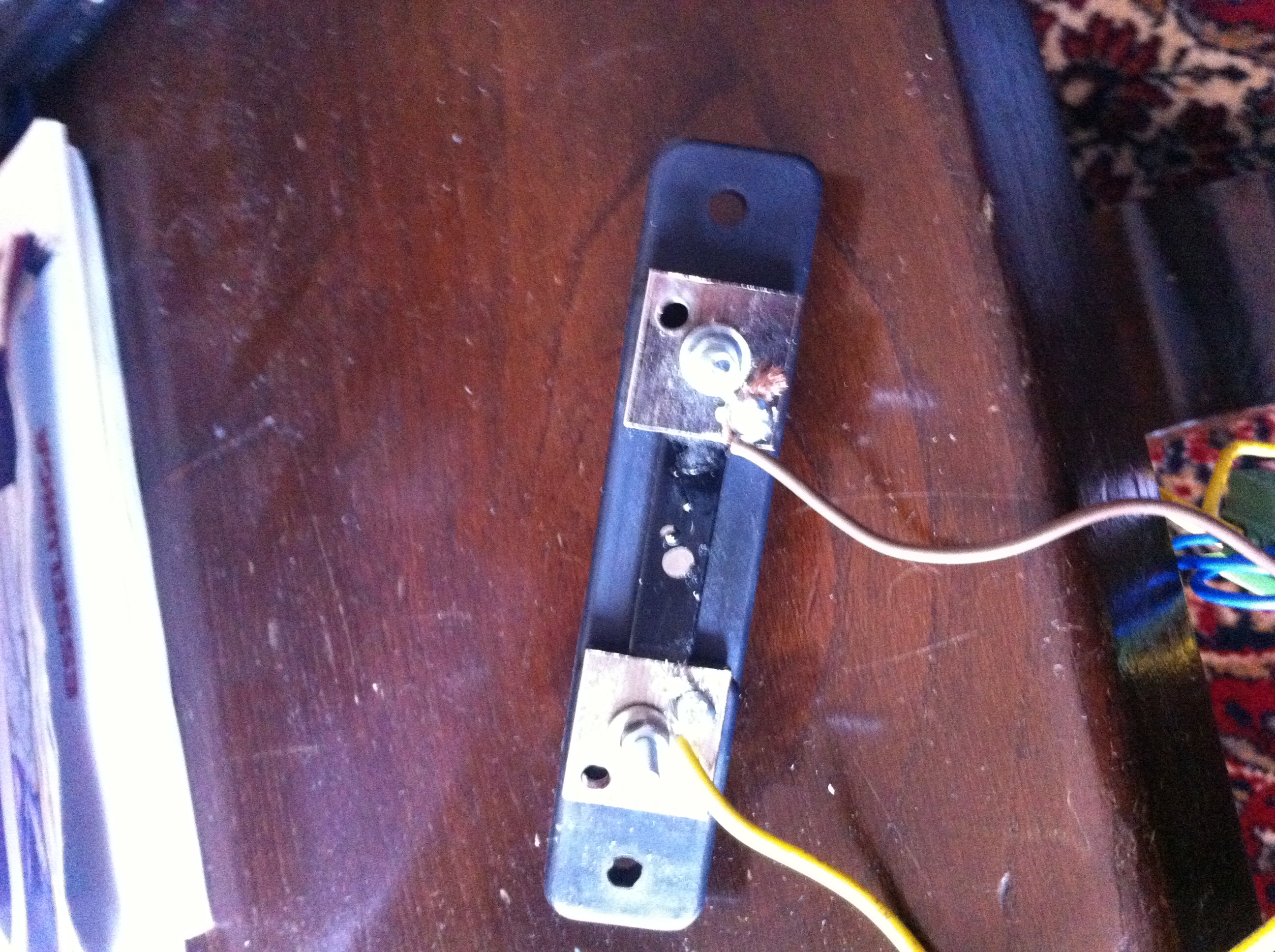

Shunt?

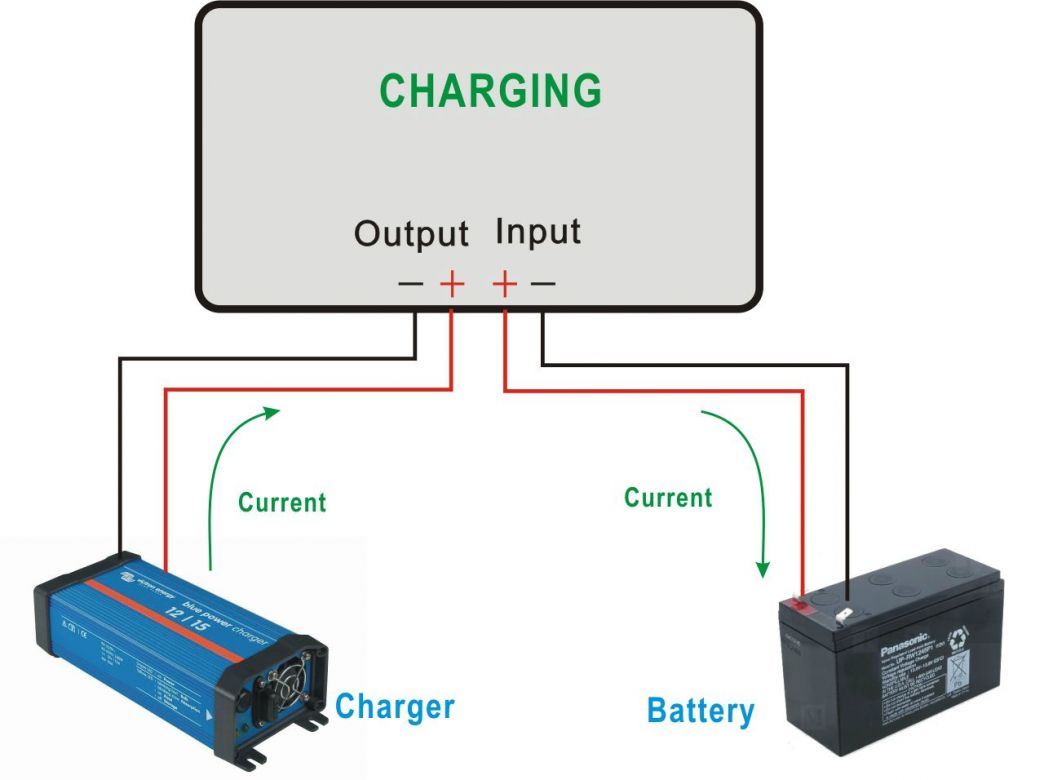

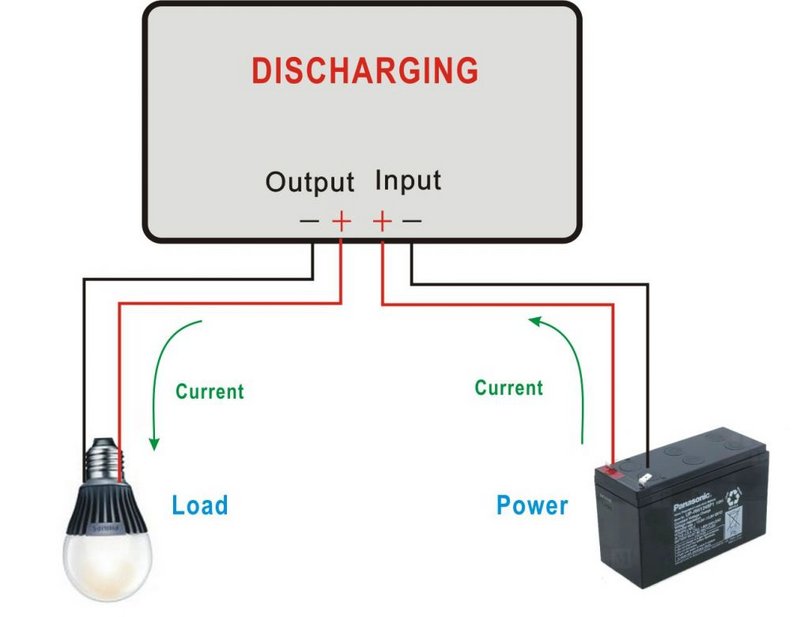

Ma come lo collego? Allo shunt metto il polo positivo che arriva dalla batteria? Il motore ora è direttamente sulla batteria mentre il pannello solare e il caricabatterie 220 sono sul quadro elettrico. Come far si che l'amperometro veda il carico e lo scarico?


Aiuto!!! Mi sto incartando da solo

Questo è lo schema di vikolocorto
http://www.vikoclass.org/img/schemi_tec ... 20viko.jpg

Come si vede il generatore non ha interruttore mentre pannello e 220 si

Altro quesito: il display consuma se lo spengo non mi tiene il conto della ricarica del pannello?

http://www.nasamarine.com/prodimages/on ... iring1.pdf
E' lo schema di montaggio del bm1, può essere utile?

Mi sa che devo trovare lo schema di questo.
Li c'è indicato di attaccarsi al negativo e c'è anche un filo al positivo che io non ho

Sono in difficoltà nemmeno google mi aiuta

Dietro al coso c'è scritto:
Dul Display
VA-Meter
12050C-L

forse ebay si...

Volt-Amperometro


sembra esattemente lo stesso...

e pare avere gia' internamente lo shunt...
c'e' lo schema di collegamento anche...

Ok aspettiamo Paddy
...
Ma se ci hai preso, ti cambio il nick:
Guru280 (sempre che basti... )

Parrebbe lui è proprio non lo avevo trovato, a parte il piccolo circuito esterno.

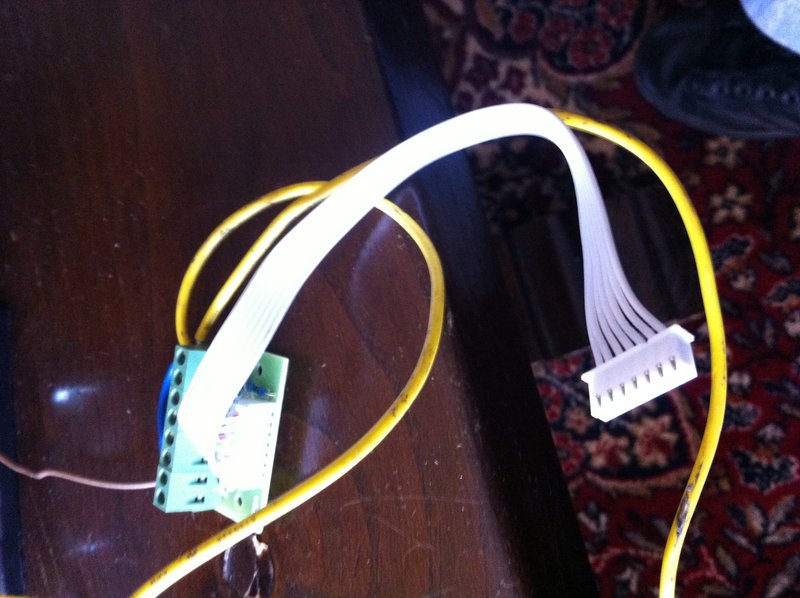

Su questo ci sono degli spinotti divisi in coppie:
2 con: +Vext-
2 con: +RLY-
1con: Vin
1con: SNS
1con: AGND
1con: GND

Vext- e GND sono uniti insieme
Così anche +Vext e Vin
Vext- e AGND sono collegati a quel l'affare nero

Arrivato lo schema da Cap che mi ha dato il pezzo
Ora faccio un po' di prove sul camper che soffre meno della barca

era tipo questo:

oggetto ebay

e questo e' il manuale istruzioni...


cosi' si capisce cos'e' quel +RLY- ....

va collegato (volendo) ad un relay da 12V (VExt) per abilitare le funzioni di protezione overvoltage-undervoltage - overcurrent ecc...
(comodo per scollegare tutti i carichi quando la tensione scende sotto una certa soglia per evitare di scaricare completamente la batteria )


ah, traduco per i non asiatici:

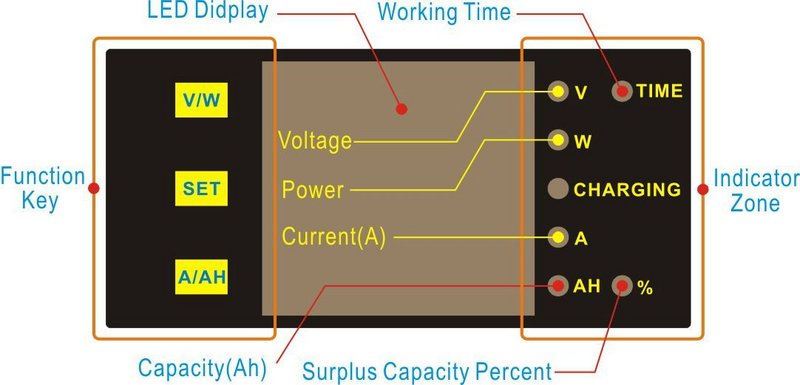

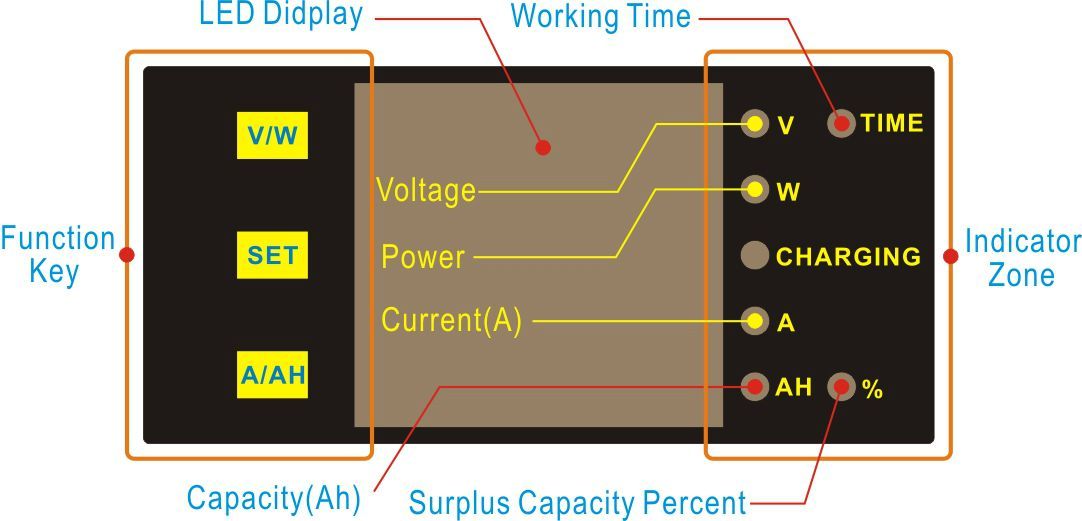

4. Out LED is out when power is applied, and there is not Output at the moment. Press button OUT, Out LED is on, and Output is available now.

4. i led indicatori si accendono non appena viene alimentato, (ndr: posto che e' stato installato il relay di protezione) l'uscita alle utenze e' scollegata [ relay aperto ].
Premere il pulsante OUT, i led restano accesi e il relay viene chiuso alimentando le utenze.

Della serie... il pulsante OUT e' il comando manuale per abilitare il relay staccabatterie.


PS: Google mi fa una pippa....
