potrebbero ricadere nel caricabatteria "stupido"...



se non dici quanto consumi e quanto e' lunga...
tipicamente... abbonderei...
non e' che domani che aggiungi il nuovo strumento satellitare, il cellulare, il carica per l'ipod, lo stereo, il VHF...ecc.. ti preoccupi di ricalcolare e sostituire la "dorsale"...
o no?



esatto...
ripeti il conto della serva con la somma dei consumi che passano per quella linea.

Quindi,
se ho ben capito:
1) Linea Alternatore-Batteria >o= 2,5 mm2;
2) Linea carica batteria (220 V)-Batteria 4/6 mm2
Ma se tutte le utenze di cui sopra sono collegate al Q.E., che riceve corrente dalla batteria, allora:
3) la Linea Q.E. -Batteria di Servizio avrà una sezione pari alla somma algebrica di tutte le utenze di cui sopra ?
Ho detto giusto ?
Grazie.
[ credo che dovrò studiare ancora]
Cordialmente.
Giulio

Hai detto giusto...

chiedo scusa ma mi sono perso un attimino:


nella formula indicata da guru la "L" è la distanza in metri da un punto all'altro?




oppure la somma (in andata e ritorno) della lunghezza del filo positivo e di quello negativo?

Ciao,
grazie.
Allora sono corrette le 3 sezioni nelle tre tipologie! Bene.
Quindi, con un calcolo prudenziale,faccio la somma algebrica di tutte le utenze e fin qui è tutto chiaro.
Per affinare il cablaggio, mi chiedo:
1) se navigo di giorno non ho bisogno di luci di via e tanto meno di luce in testa albero;
2) se sono alla fonda avrò bisogno di luce di coronamento e qualche luce in cabina e una presa 12V (cellulare,computer!) ;
3)se navigassi di notte, allora si che mi servirebbero quasi tutte le utenze, ma diciamo che non userei il pilota automatico.
Quindi avrai capito quello che intendi dire ?
Voglio dire che in un preciso istante della navigazione sarà, verosimilmente, sarà difficile che abbia bisogno di tutte le utenze !
Allora come RI-calcolo la sezione dei cavi della L.E. tra Q.E. e batteria ?
Mi verrebbe un cavo da 50 70 mm2.Enorme !!!
Allora cosa dice la pratica ed il buon senso .
Nel senso che non capisco se devo considerare solamente il consumo nominale e, come m'hai insegnato te,e fare la somma algebrica e basta.
Oppure fare il calcolo considerando le ore di tempo che accenderò le diverse utenze.
Per ora, per me il problema + difficile è il calcolo delle sezioni e, contemporaneamente accedere al Q.E. per accendere di volta in volta le diverse Utenze.
Spero che si capisca quello che voglio dire !
Cordialmente.
Giulio
p.s.
non penso che si possa scherzare con la corrente a 12 V su una barca in vtr.
G

Intanto che voi fate calcoli con super formule questo link è fantastico!!! Ho risolto il problema della pompa di sentina!!! grazie a tutti da qui traggo sempre insegnamenti! E allo stesso tempo risparmio

e' la lunghezza complessiva di cavo elettrico che alimenta l'apparato, quindi siccome si vuole una caduta di max 4% complessiva,
devi considerare la somma della lunghezza di cavo di "andata" (positivo) e "ritorno" (negativo)..



Tecnicamente si chiama coefficiente di contemporaneita' ... tiene conto del fatto che non tutte le utenze sono attive nello stesso momento..
Quindi consideri solo il caso reale "peggiore", non quello con la somma algebrica di tutto.
Puoi farlo per il calcolo della caduta di tensione.
Non lo farei mai per il surriscaldamento... i cavi non devono poter surriscaldarsi qualsiasi cosa io faccio... quindi per S1 io userei SEMPRE la somma algebrica dei consumi.



lo so... a farle bene le cose... i conduttori che trovi normalmente in commercio per il 220V non sono abbastanza..
tipicamente gli unici di sezione molto generosa sono quelli della messa a terra..
se era comodo e conveniente usare i 12V avremmo avuto l'impianto di casa a 12V non certo a 220V con il rischio di restare fulminati...
puoi pero' utilizzare piu' conduttori in parallelo per aumentare la sezione... per fare un 20mm2 puoi usare 2 conduttori da 10mm2..
Attenzione alle giunzioni pero'...



le ore non centrano nulla.... centra quali sono accese contemporaneamente.

Ciao Guru 70,
Ma perchè val più uno scambio di INFo su questo BLOG che
la lettura di ben 2 libri sull'argomento !!
Apprezzo molto le tue "lezioni",sono cosciente della mia ignoranza e del prezioso tempo che mi dedichi !
Grazie.
Ne ho letti 2 ma certi concetti teorici/pratici non li ho visti scritti nè definiti chiaramente.
Si da per scontata il concetto di massa, si da per scontato di avere un motore diesel cui collegare la massa e si da per scontato, su entrambe di possedere una grande barca.
Per la dorsale elettrica, credo di aver capito bene il concetto.
Non mi è chiaro invece il valore che devo dare alla Perdita di tensione.
Avevo letto non + di 0,5V.
Altri mi dicono che 0.5 è Molto troppo. Che un valore di 0,1 è accettabile
Domanda:
1) Come mi regolo, e quale valore uso ?
Poi vorrei scegliere un tipo di Q.E.,( completo) come ne ho già visto su tante barche: mi era sembrato appropriato e fatto bene e di PVC.
Ecco la foto:
quello con doppia immagine Marca Vetus, tipo P6F12, dimm. 94 x 155 mm, prof. 50 mm
Materiale sintetico( non specificato), costo €150, ma completamente cablato! . . . ma cosa significa??
Un. altro Q. E. mi è + volte stato consigliato da chi ha piccola barca
[da spraystore]

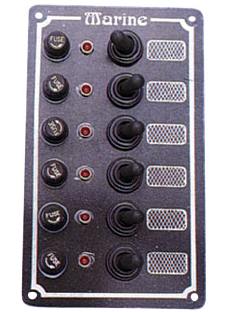

Quello "Marine" cod. Wel201, dimm. 170 x 100 mm, €35 ma in alluminio.
Credo che in barca sia da preferire la plastica ! dico bene ? ?
[provo a mettere le dimm.]
2) con quale criterio scelgo il Q.E. ?
grazie.
Cordialmente
Giulio

Ammetto di non aver avuto la pazienza di leggere ttutte le 4 pagine del thread .....

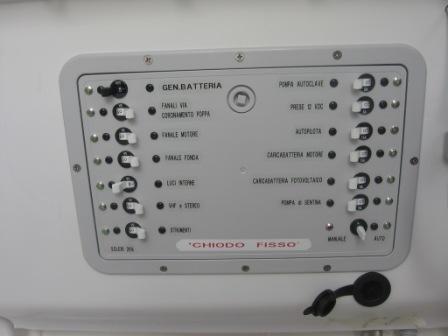

Io ho preso uno sportellino di plastica di quelli che si usano in edilizia per mettere dentro gli interruttori nel muro preso da brico per pochi euro

è molto comodo aver la possibilità di aprire e chiudere senza dover ogni volta svitare le viti .....

ho usato interruttori magnetoidraulici Blue Sea (http://bluesea.com/) ma ne trovi anche su osculati .. forse li pagherai qualcosina in più e messo delle piccole spie fatte con i mini led

Gli interruttori li ho pagati mediamente sui 10€, dipende dalla corrente che tengono, con questi eviti i fusibili

cavi elettrici appositi - sia per avere i colori (es. il rosso in edilizia non si trova) sia perchè li ho voluti tutti rigorosamente prestagnati (io ho preso ANCOR)

Tutto montato con terminali ad occhio crimpati E saldati .....

vabbè sono un pò maniaco ... ma visto che il grosso della spesa era il mio tempo lavoro ... ho voluto fare le cose una volta sola !

Alberto è bellissimo. Così mi piacerebbe rifarlo.
Però 14 interruttori a 10 euro l'uno
